功能特點：

● 高速精密步控系統，有效避免了測力超負載，同時大大提高了加載速度

● 一鍵式操作，Z軸自動上升，加載、保荷、卸載力值一體完成，實現全自動操作

● 測試精度高，測量范圍寬

● 可實現遠程控制

● 上下限設置，超差報警

● 曲面修正，對柱面、球面測量結果自動修正

● 具備ASTM E18美標深度檢定功能，深度分辨率0.1um,精度為0.5um；硬度值分辨率達0.01HR；深度值動態實時顯示，顯示范圍10～700μm。

● 特殊設計的壓頭水平方向伸出，可以測量環狀、管狀等普通硬度計無法測量的零件，標準配置可測試最小內徑40mm，定制壓頭可測試最小內徑23mm

● 位移傳感器分辨率0.1μm

● 硬度重復性精度0.5HR

● 高速步控，測試速度極快（1.75s）

● 操作方便，中英文界面可切換（可定制其他語言版本）

● 開機即用，無需安裝砝碼，安裝調試方便

● 試驗力自動修正，力值精度提高一個數量級

● 所有洛氏標尺，高、中、低三段硬度值自動修正

● 設置密碼保護設置參數；保持更多的樣品和試驗信息

● 采用模塊式設計，維修方便

產品提升:

全自動高速響應閉環傳感器加載系統，實現高精度快速測試提升執行機構控制精度

原系統屬于毫秒級控制系統,無法實現步控。

系統屬于微秒級控制系統,可實現高速步控。

步控精度可達納米級！

提升設備的綜合性能，提高設備的檢測精度以及速度

 1.提升處理力傳感器模擬信號的能力。換“眼”

 2.提升處理整體數字信號的能力。換“芯”

 3.提升位移測量的精度。換“耳”

 4.提升電機控制的精度。換“手”

 5.改善人機界面。換“臉”

對位移傳感器設置專用的管理裝置QEI

    原主板無專用管理裝置，CPU必須在整個加載過程中不斷親自處理位移傳感器信號。

設置專用管理裝置后，CPU只需在開始和結束兩個時間點上讀取數據即可，加載過程CPU可集中資源管理力傳感器和加載電機，使得控制更為快速，精度更高。

導入日本高精度磁柵位移傳感器

原位移傳感器為國產光柵位移傳感器。存在一致性差，需要與設備進行配套選別的問題。

日本高精度位移傳感器一致性高。受環境影響更小。壽命可達1億5千萬次以上。

傳統電加荷洛氏硬度計力值加載過程慢，如果加載速度要控制在國標GBT230/T-91要求的8秒內，則會出現如圖中紅色曲線在試驗力F總時不斷的過沖和卸除來接近F總的現象。其導致的結果，一是硬度計必須放慢試驗的速度，造成檢測時間過長；二是過沖現象一定程度上影響了試驗精度。

本設備采用更先進適用的中央處理芯片，高速響應整個硬度試驗的過程，每一次硬度試驗的啟動到結束，中央處理芯片會超高速的處理1.8萬—3萬組數據。將傳統電加荷硬度計需要8秒才可以做到的加載動作，縮短到1.75秒(ISO6508-1:99統一了試驗力施加時間為1~8s之內)。如圖中藍色曲線所示，實現加載過程的速度達到極速，加載到總試驗力的過程中力值平滑無過沖， 提高了電加荷硬度計的加載速度和精度。

曲線詳解

1.力值和壓深曲線。



硬度計工作過程中，主芯片實時讀取壓力傳感器、位移傳感器數據，并將數據轉換成曲線，圖中曲線為28.3HRC硬度塊的力值和壓深曲線。

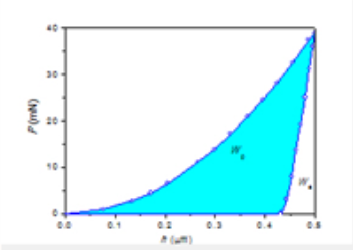

2.壓力-壓深曲線

檢測過程中導出壓力和壓深的同步數據，自動生成壓力-壓深曲線，并得出陰影部分面積，以供彈性模量等研究。



精準的硬度修正

如標準硬度曲線是一條直線，如圖中黑色線段。

傳統電動數顯硬度計的硬度自動修正如圖中黃色線段，修正一般分三段，且僅在標定點附近與標準硬度基本吻合，離標定點越遠硬度值相差越大。

經過控制方法的進一步改造提升，機器原始硬度曲線如圖中紅色線段。對整個量程的硬度修正給一個共同的系數，硬度曲線將會提升到標準硬度曲線相吻合的狀態，經實驗得出結論：給定一個共同系數后，不做任何區間修正，對24HRC、48HRC和63HRC標準硬度塊進行硬度測試，其與標準塊硬度分別是24HRC誤差為0.9HRC，48HRC誤差為0.2HRC，63HRC誤差為0.8HRC。

現把整個硬度區間劃分為8個以上硬度修正區間，如圖中藍色線段，此修正方法細化整個硬度區間，將電動數顯硬度計的硬度修正簡單化、精準化。

應用范圍

測定黑色金屬、有色金屬等洛氏硬度,淬火鋼，調質、退火鋼，冷硬鑄件，可鍛鑄件，鋁合金，銅，軸承鋼等。

產品參數

型號	LEEBHRS-150/45X-Z
整機結構形式	凸鼻子壓頭結構?？蓽y量環狀、管狀、階梯狀等常規結構機型測量不了的工件。
機身要求	壓鑄剛性機身。保證設備精度及經久耐用。
洛氏初試驗力	3kgf、10kgf
	29.4N、98N
洛氏總試驗力	15kgf、30kgf、45kgf、60kgf、100kgf、150kgf
	147.1N、294.2N、441.3N、588.4N、980.7N、1471N
試驗力形式	砝碼力，自動切換，斷電自動復位
洛氏標尺	HRA HRB HRC HRD HRE, HRF HRG HRH HRK HRL, HRM HRP HRR HRS HRV, HR15N HR30N HR45N HR15T HR30T, HR45T HR15W HR30W HR45W HR15X, HR30X HR45X HR15Y HR30Y HR45Y(見附圖彩頁資料  )
測試范圍	HRA:20-88、HRB:20-100 、HRC:20-70 、HRD:40-77 、HREW:70-100 、HRFW:60-100 、HRGW:30-94、HRHW:80-100、HRKW:40-100、HRLW:50-115  HRMW:50-115、 HRRW:50-115、HR15N：70-94、HR30N：42-86、HR45N：20-77、HR15TW：67-93、HR30TW：29-82、HR45TW：10-72
分辨力	0.1/0.01HR可選
壓頭規格	金剛石圓錐體洛氏壓頭
	Φ1.5875mm鋼球壓頭
轉換標尺	HR、HB、HV、HK等
顯示屏	10英寸觸摸屏顯示與操控
壓痕殘余深度h顯示范圍	10～700μm，實時顯示
界面語言	至少中/英文切換
	測試過程：自動完成，并有文字提示
	試驗力保持時間：1--99秒，并可設定初試驗力保持時間、總試驗力保持時間、彈性恢復保持時間，分段顯示，并伴有顏色變化倒計時
	輔助功能：上下限設置，超差判別報警；數據統計，求平均值，標準差，最大值，最小值；標尺轉換，可將測試結果轉換為布氏HB、維氏HV、里氏HL、表面洛氏硬度以及抗拉強度Rm/Ksi；曲面修正，對柱面、球面測量結果自動修正
	測試零件種類：平面；柱面，最小外徑3mm；內環表面, 最小內徑23mm
	數據存儲量 ≥100組
數據輸出	內置打印機 RS-232接口
垂直方向	288mm
水平方向	150mm
執行標準	GB/T230-2018,ISO6508,ASTM E18,BSEN10109,ASTM E140，ASTM A370，JJG112
電源	220V/110V, 50Hz
外形尺寸（長寬高）	730*300*670mm
機器凈重	約92kg

硬度計符合標準

GB/T 230.1 金屬材料 洛氏硬度試驗 第1部分 試驗方法

GB/T 230.2 《金屬材料 洛氏硬度試驗 第2部分：硬度計的檢驗與校準》國家標準

JJG 112_金屬洛氏硬度計(A,B,C,D,E,F,G,H,K,N,∕T標尺)檢定規程

ASTM E18金屬材料洛氏硬度試驗方法標準

ASTM標準-金屬試驗方法及分析程序

標準配置

名稱	數量
金剛石洛氏壓頭	1只
?1.5875mm球壓頭	1只
圓形樣品試臺（大平，中平），V型試臺	各一只，共3只
標準硬度塊HRA	1塊
標準硬度塊HRBW	1塊
3.7、標準硬度塊HRC	3塊
3.8、標準硬度塊15N,30TW	1個
3.10標準硬度塊30N	2塊
保險絲	共2只
電源線	1根
使用說明書	1本
產品合格證	1份
熱敏打印紙	1卷

安裝要求

硬度計是較敏感的測量儀器。需要在固定的臺面和非震動的環境中安裝。在儀器安裝完成之后，注意不能在沒有正確的預防措施情況下隨意移動。我們經驗豐富的工程師團隊會針對如何正確移動您的儀器給出專業的建議，并照顧到細節的計劃，運輸準備，重新安裝，校準和儀器的鑒定。

1. 硬度計工作要求的電源為： 電壓：2200V/50Hz；

2. 硬度計的電源必須具有良好的接地連接，硬度計使用的電源線的插頭是符合國標標準的三芯電源插頭；

3. 電源插座應固定在一個位置，應在距離硬度計本體1米的距離內；

4. 放置在平臺上的硬度計必須與周圍的墻體有足夠的間距， 便于日常維護；

5. 為確保正確的安裝，請在安裝前將機器關閉；

6. 環境溫度10~35℃,建議環境溫度為21+/-3℃；

7. 工作室的相對濕度≤70%RH（非冷凝狀態）；

8. 工作室無腐蝕性介質及煙塵；

9. 不要安裝在空調風直接吹送的位置；

10. 不建議安裝在經常有人走動， 或者進口出口的的位置（免受風及振動干擾）；

11. 安裝平臺應結實穩固， 能支持硬度計及附件的重量；

12. 如果可以，請盡量把硬度計安裝在建筑物的一樓(不建議安裝在非常高的位置）；

13. 安裝平臺應處于良好的水平狀態，能穩定放置；

14. 移動硬度計是不要碰撞， 傾斜角度不要超過30°；搬運時不要把手放在轉塔下；

15. 安裝環境應防震，不要靠近產生振動的設備附件，不要靠近交通繁雜的馬路，避免過度的交通產生振動源，避免硬度計收到振動的干擾；

16. 不要把硬度計安裝在有起重機或測振儀的環境內；

17. 如果工作室地面容易發生振動，工作平臺應放在防振墊上；

18. 請把硬度計放置在常溫下1-2天后再進行安裝調試。

★ 注： 振動會影響硬度測量的精度， 尤其是低載荷測試情況下。
