詳細介紹
具有基本的特點：

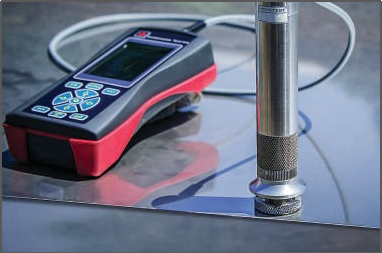

測試薄壁件 可以測試大于1mm的工件 測試小工件

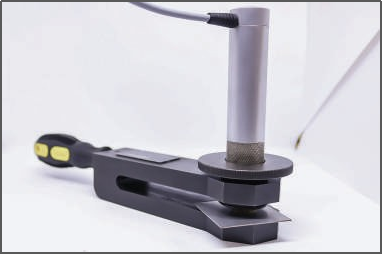

測試復雜形狀工件 探頭僅需幾平方毫米的面積 可以選配里氏硬度計探頭使用

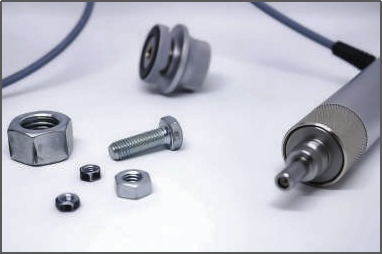

概述
全新便攜式超聲波硬度計是一款新型的智能化硬度檢測儀器，它采用靜載荷下壓技術，被測物表面無損傷且受影響因素少，測值穩定準確，不受工件形狀大小影響，可適用于任何形狀尺寸的材料如：薄板、鍍層、齒輪、圓弧面等。甚至未經處理的毛坯表面也可以測量！具有適用領域廣、測量范圍寬、測試精度高、對被測物表面無損、穩定性好、待機時間長、操作簡便。
該儀器采用超聲接觸阻抗法（UCI），符合ASTM A1038標準，是一種非直接測量壓痕的動態壓入法。端部鑲有特定壓頭(如金剛石壓頭)的振動桿受到激勵做縱向超聲振動,用一定的試驗力將壓頭壓入試驗表面,振動桿的縱向振動將受到阻抗,諧振頻率發生變化，從而得出硬度值。這種硬度測量方法已經在各國大范圍使用，并且已經在工業領域使用了50多年。
主要功能
● 可測量厚度不少于1毫米任何重量任何形狀的金屬材料如：小零件、薄壁結構、管、罐、鋼板、復雜形狀、金屬鍍層等；
● 由于測量時，只在產品表面形成幾乎肉眼不可見的微小的痕跡，因此可以測量鏡面、曲軸、齒輪等材料；
● 表面硬化層、金屬薄片、鍍層（滲氮層、滲碳層、電鍍層等）、弧面（軸承、撞針、圓柱形連桿、印刷機輥等）、異型工件（螺紋、齒根、凸輪等）、模具、機床導軌、零件生產流水線、壓力容器等；
● 測量范圍寬、適用范圍廣，包括熱處理質量控制、大型工件多處測量部位的快速檢驗、其它臺式、便攜式（里氏）硬度計不能測量的工件、不易移動的大型工件、不易拆卸的零部件及特殊形狀的工件均可在任意方向進行測量，如水平、垂直向上、斜上斜下等（只要保持測頭與被測物體表面垂直即可）；
● 最小值報警、大字體顯示、高亮度背光、剩余電量顯示；
● 溫度范圍大，具有低溫保護，工作溫度可達零下20攝氏度；
● 具有內部存儲器，允許用戶與計算機通訊；
● 全新直觀的菜單按鍵操作。
● 顯示屏LCD彩屏 (320×240)
● 示值模式：曲線模式、柱狀圖模式、統計模式、智能模式、信號模式
適用于對材料硬度的快速無損檢測。在機械加工、鋼鐵、船舶制造、石化、電力、熱處理、模具、齒輪、軸承、螺栓、鉆頭鉆桿、農用機械、軍工配件、汽摩配件、印刷機械、監督檢驗、科研教學等部門和領域得到了廣泛的應用。
● 測量金屬及合金的各種硬度：洛氏（HRC）、布氏（HB）、維氏（HV）；
● 測量鋼及其他各種金屬（例如，有色金屬,鐵及其他合金等）內設五種材料校準通道；
● 測量材料的抗拉強度（RM）；
● 測量原理采用超聲波接觸阻抗法（UCI），從小而薄到大型工件均可快速測量，準確可靠。
規格參數
|
硬度標尺 |
測量范圍 |
誤差 |
|
|
洛氏C |
20 - 70 HRC |
±1.5 |
|
|
布氏 |
90 - 650 HB |
±3% |
|
|
維氏 |
230 - 2000 HV |
±3% |
|
|
抗拉強度 |
370 – 1500Mpa米 |
無 |
|
|
測試材料 下限 |
表面粗糙（Ra） |
2.5 |
|
|
曲率半徑(毫米) |
5 |
||
|
材料重量（公斤） |
0.1 |
||
|
材料厚度（毫米） |
1 |
||
|
測量方向 |
360°任意方向 |
||
|
執行標準 |
ASTM A1038、ASTM E140 |
||
|
壓頭 |
金剛石壓頭 |
||
|
材料 |
預校準（鋼），用戶可自定義材料 |
||
|
數據接口 |
通訊線纜可連接電腦，含軟件用于數據分析和統計 |
||
|
校準通道 |
88個 |
||
|
存儲 |
4GB |
||
|
工作條件 |
-20°C至+ 40°C |
||
|
電池 |
兩節1.5V AA電池 |
||
|
工作時長 |
不間斷測量約10小時 |
||
|
自動關機 |
如果在1分鐘內沒有測量，儀器自動關機 |
||
|
外形尺寸 |
180mm * 80mm * 35mm |
||
|
重量 |
主機0.25kg |
||
|
用里氏探頭預校準（材料） |
鋼，合金鋼，不銹鋼，黃銅，鋁，鑄鐵，青銅，銅 |
||
|
標準配置 |
主機1；超聲探頭（50N）1；數據線1，軟件1，電池2；操作手冊1 ，儀器箱1；標準硬度塊 1 |
||
|
可選附件 |
各種探頭,標準硬度塊,便攜式磨削機 |
||
探頭特點：
|
探頭類型 |
U1 (98 N) |
U1 (50 N)標配 |
U1 (10 N) |
里氏 |
|
外形尺寸 |
?35х140 |
?35х140 |
?35х140 |
?20х145 |
|
取下支撐環最小接觸面 |
7.5 |
7.5 |
7.5 |
|
|
取下支撐環探頭長度 |
15 |
15 |
15 |
|
|
重量不超過 |
250 |
250 |
250 |
130 |
|
被測表面粗糙度（Ra） |
3.2 |
2.5 |
1.5 |
3.2 |
|
被測表面曲率半徑 |
5 |
5 |
5 |
10 |
|
工件重量不少于 |
0.1* |
0.1* |
0.1* |
5* |
|
工件厚度不低于 |
1.5* |
1* |
0.8* |
10* |
|
載荷 |
10 |
5 |
1 |
- |
*當測量重量輕、薄壁件硬度時，數值小于當前數值。
探頭應用
1、滲碳加工零件， 比如凸輪軸，渦輪，焊接檢查，熱處理質量控制；異型工件(凹槽，齒輪側面和齒根），渦輪葉片（內部管道直徑大于90毫米），可選擇50N(11.2lbf)探頭
2、離子氮化沖壓模和模具，型材，壓力機，薄壁零件軸承，齒面，渦輪葉片（內部管道直徑大于90毫米），可選擇10N(2.2lbf)，負載易于施加；可測試端面
圖片欣賞
 超聲波硬度計U918 |
 超聲波硬度計T-U2 |
超聲波硬度計T-U3 |
